آموزش SAP2000 برای تحلیل و طراحی سازه
ساختمان رویایی خود را تحلیل و طراحی کنید!
با آموزش جامع SAP2000، سازههای مقاوم، بهینه و ایمن بسازید.
همین حالا شروع کنید و دنیای مهندسی سازه را متحول سازید.
نقشه راه یادگیری SAP2000 در یک نگاه
▶ گام 1: آشنایی با محیط
- ✓ نصب و راهاندازی
- ✓ رابط کاربری
- ✓ ایجاد مدل جدید
▶ گام 2: تعریف مشخصات
- ✓ مصالح (بتن، فولاد)
- ✓ مقاطع (تیر، ستون)
- ✓ سیستم مختصات
▶ گام 3: مدلسازی سازه
- ✓ ترسیم اعضا
- ✓ اختصاص تکیهگاهها
- ✓ اعمال بارگذاری
▶ گام 4: تحلیل و طراحی
- ✓ اجرای تحلیل
- ✓ بررسی نتایج
- ✓ طراحی اعضا
فهرست مطالب
- ۱. SAP2000 چیست و چرا برای مهندسان سازه حیاتی است؟
- ۲. شروع کار با SAP2000: از نصب تا آشنایی با محیط
- ۳. تعریف مصالح و مقاطع: سنگ بنای هر تحلیل
- ۴. مدلسازی سازه: از گرید تا ترسیم عناصر
- ۵. بارگذاری و تحلیل: اعمال نیروها و اجرای محاسبات
- ۶. بررسی نتایج و طراحی سازه: از مشاهده تا بهینهسازی
- ۷. مباحث پیشرفته در SAP2000
- ۸. نکات و ترفندهای کاربردی در SAP2000
- ۹. عیبیابی سریع: حل مشکلات رایج SAP2000
SAP2000 یکی از قویترین و محبوبترین نرمافزارهای تحلیل و طراحی سازه در دنیای مهندسی عمران و ژئوتکنیک به حساب میاد. از سازههای ساده گرفته تا پیچیدهترین پروژههای ساختمانی، مثل برجهای بلند، پلها و حتی سازههای فضایی، این نرمافزار بهت کمک میکنه با دقت فوقالعادهای مدلسازی، تحلیل و طراحی رو انجام بدی. در واقع، اگه میخوای تو دنیای مهندسی سازه حرفهای باشی، تسلط به SAP2000 یه ضرورت محسوب میشه. این مقاله یه راهنمای جامع و کاربردیه که از صفر تا صد SAP2000 رو به زبانی ساده و کاربرپسند برات تشریح میکنه. برای اطلاعات بیشتر در مورد خدمات مهندسی، میتونی به وبسایت اصلی Research Professor سر بزنی.
۲. شروع کار با SAP2000: از نصب تا آشنایی با محیط
اولین قدم برای ورود به دنیای SAP2000، آمادهسازی نرمافزاره. نگران نباش، فرآیندش پیچیده نیست و با کمی دقت به راحتی از پسش برمیای.
۲.۱. نصب و راهاندازی نرمافزار
نصب SAP2000 مثل اکثر نرمافزارهای ویندوزیه. معمولاً بعد از دانلود فایل نصب، با چند کلیک “Next” و پذیرش لایسنس، میتونی نرمافزار رو روی سیستمت نصب کنی. فقط یادت باشه که حتماً سیستم عاملت ۶۴ بیتی باشه و سختافزارت (مخصوصاً رم و پردازنده) توانایی اجرای محاسبات سنگین رو داشته باشه. بعد از نصب، ممکنه نیاز به فعالسازی داشته باشی که روشهای مختلفی داره (مثلاً استفاده از کرک یا لایسنس قانونی).
۲.۲. گشت و گذار در رابط کاربری
وقتی برای اولین بار SAP2000 رو باز میکنی، ممکنه یه کم شلوغ به نظر برسه، اما با یه آشنایی اولیه، همه چیز دستت میاد:
- منوی اصلی (Menu Bar): بالای صفحه قرار داره و شامل تمام دستورات اصلیه (File, Edit, View, Define, Draw, Select, Assign, Analyze, Display, Design, Options, Tools, Help). بیشتر کارها از اینجا شروع میشه.
- نوار ابزار (Toolbar): زیر منوی اصلیه و دسترسی سریع به دستورات پرکاربرد رو فراهم میکنه.
- پنجرههای نمایش (View Windows): معمولاً دو پنجره سهبعدی برای نمایش مدل باز میشه. میتونی اونها رو شخصیسازی کنی یا تعدادشون رو کم و زیاد کنی.
- نوار وضعیت (Status Bar): پایین صفحه قرار داره و اطلاعاتی مثل واحدهای جاری، مختصات موس و وضعیت تحلیل رو نشون میده.
۲.۳. ایجاد یک مدل جدید و سیستم واحدها
برای شروع یه پروژه جدید، از منوی File گزینه “New Model” رو انتخاب کن. اولین کاری که باید انجام بدی، انتخاب سیستم واحدهاست. این خیلی مهمه چون تمام ورودیها و خروجیهای نرمافزار بر اساس این واحدها خواهد بود. معمولاً از سیستم واحد SI (نیوتن-متر) یا MKS (کیلوگرم-متر) استفاده میشه. اگه نیاز به مشاوره تخصصی در زمینه رساله و پایاننامه داری، میتونی به بخش خدمات پایاننامه Research Professor مراجعه کنی.
۳. تعریف مصالح و مقاطع: سنگ بنای هر تحلیل
بعد از آمادهسازی محیط، نوبت به تعریف مشخصات مصالح و ابعاد اعضای سازه میرسه. این بخش دقیقاً مثل اینه که مواد اولیه و بلوکهای ساختمونت رو آماده کنی.
۳.۱. تعریف مشخصات مصالح (فولاد و بتن)
از منوی Define، گزینه Material Properties رو انتخاب کن. اینجا میتونی مصالح جدید تعریف کنی یا از مصالح پیشفرض نرمافزار ویرایششون کنی. مشخصاتی مثل:
- مدول الاستیسیته (Modulus of Elasticity): میزان سختی ماده رو نشون میده.
- ضریب پواسون (Poisson’s Ratio): نسبت تغییر شکل عرضی به طولی.
- چگالی (Weight per Unit Volume): برای محاسبه وزن خود سازه لازمه.
- مقاومت فشاری بتن (f’c) یا مقاومت تسلیم فولاد (Fy): برای طراحی ضروریه.
۳.۲. تعریف مقاطع ستون، تیر و دیوار
بعد از مصالح، باید مقاطع اعضای سازه رو تعریف کنی. این کار از منوی Define، و سپس Section Properties انجام میشه. اینجا میتونی انواع مقاطع رو برای Frame (تیر و ستون)، Shell (دال و دیوار) و حتی Cable تعریف کنی.
مثال: تعریف یک مقطع مستطیلی بتنی
- برو به Define > Section Properties > Frame Sections.
- روی Add New Property کلیک کن.
- نوع مقطع رو Concrete > Rectangular انتخاب کن.
- اسم مقطع (مثلاً C30x50)، ابعاد (Depth=0.5m, Width=0.3m) و مصالح بتنی که قبلاً تعریف کردی رو وارد کن.
- اگه برای پایاننامه ارشد یا دکترا نیاز به ویرایش تخصصی داری، میتونی از خدمات ویرایش پایاننامه Research Professor استفاده کنی.
۴. مدلسازی سازه: از گرید تا ترسیم عناصر
حالا که مصالح و مقاطع آمادهان، وقتشه سازه رو مدل کنیم. این مرحله قلب کار با SAP2000 هستش.

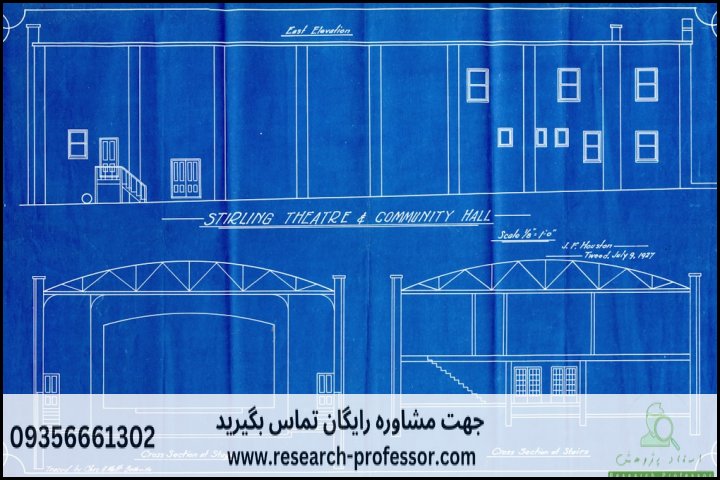

۴.۱. ایجاد و ویرایش سیستم گرید (Grid System)
سیستم گرید، مثل یه نقشه راه برای ترسیم دقیق عناصر عمل میکنه. از منوی Define > Coordinate Systems/Grids میتونی گریدها رو تعریف یا ویرایش کنی. میتونی مختصات گریدها رو بر اساس فاصله (Spacing) یا مختصات (Ordinates) وارد کنی. این کار باعث میشه ترسیماتت دقیق و منظم بشن.
۴.۲. ترسیم عناصر خطی و سطحی (Frame, Shell)
با استفاده از ابزارهای موجود در منوی Draw، میتونی ستونها (Draw Frame/Cable/Tendon)، تیرها (Draw Frame/Cable/Tendon) و دالها یا دیوارها (Draw Area Objects) رو ترسیم کنی. خیلی مهمه که در حین ترسیم، مقطع مناسب رو از قسمت Properties of Object انتخاب کنی.
۴.۳. اختصاص تکیهگاهها و قیدها (Restraints)
برای اینکه سازهات در جای خودش ثابت بمونه، باید تکیهگاهها رو به نقاط (Joints) اختصاص بدی. از منوی Assign > Joint > Restraints میتونی انواع تکیهگاهها (مفصلی، گیردار، غلتکی) رو انتخاب و به نقاط مورد نظر اعمال کنی.
۵. بارگذاری و تحلیل: اعمال نیروها و اجرای محاسبات
بعد از اینکه سازه رو مدل کردی، باید بارهای وارد بر اون رو تعریف و اعمال کنی تا نرمافزار بتونه رفتار سازه رو شبیهسازی کنه.
۵.۱. تعریف الگوهای بار (Load Patterns)
الگوهای بار، انواع بارهای وارد بر سازه رو دستهبندی میکنن، مثل بار مرده (Dead Load)، بار زنده (Live Load)، بار برف (Snow Load) و بار زلزله (Seismic Load). این کار از Define > Load Patterns انجام میشه. برای بار مرده، ضریب خود وزن سازه (Self-Weight Multiplier) رو 1 و برای بارهای دیگه 0 بذار.
۵.۲. تعریف حالتهای بار (Load Cases)
حالتهای بار به نرمافزار میگن که چطور هر الگوی بار باید تحلیل بشه. مثلاً ممکنه بار زلزله رو به روش استاتیکی یا دینامیکی تحلیل کنی. از Define > Load Cases میتونی این کار رو انجام بدی. برای مثال، بار مرده و زنده رو معمولاً از نوع Linear Static تعریف میکنیم.
۵.۳. ایجاد ترکیبات بار (Load Combinations)
ترکیبات بار بر اساس آییننامهها (مثلاً مبحث ششم مقررات ملی ساختمان) تعریف میشن و نشون میدن که بارها چطور با هم ترکیب میشن تا بحرانیترین حالت برای طراحی به دست بیاد. این کار از Define > Load Combinations قابل انجامه. مثلاً:
- 1.2D + 1.6L (D=Dead, L=Live)
- 1.2D + 1.0E + 0.5L (E=Earthquake)
۵.۴. اجرای تحلیل (Run Analysis)
حالا که همه چیز آمادهست، وقتشه تحلیل رو اجرا کنی! از منوی Analyze > Run Analysis، میتونی حالتهای باری که نیاز داری رو برای تحلیل انتخاب کنی. حالت Modal (تحلیل مودال) معمولاً برای تحلیلهای دینامیکی لازمه. بعد از انتخاب، روی Run Now کلیک کن و منتظر بمون تا نرمافزار محاسبات رو انجام بده. مدت زمان تحلیل بستگی به پیچیدگی مدل و قدرت سیستمت داره.
۶. بررسی نتایج و طراحی سازه: از مشاهده تا بهینهسازی
بعد از تحلیل، مهمترین مرحله بررسی نتایج و استفاده از اونها برای طراحی بهینه و ایمن سازه است.
۶.۱. نمایش تغییر شکلها، نیروها و تنشها
بعد از اتمام تحلیل، از منوی Display، میتونی انواع نتایج رو ببینی:
- Show Deformed Shape: تغییر شکلهای سازه تحت بارهای مختلف رو نشون میده.
- Show Forces/Stresses: برای مشاهده نمودارهای نیروی برشی، لنگر خمشی، نیروی محوری و تنشها در اعضا.
- Show Tables: برای دیدن نتایج به صورت عددی و جدولی، که میتونی اونها رو به اکسل هم منتقل کنی.
۶.۲. طراحی اعضای فولادی و بتنی
SAP2000 قابلیت طراحی اعضای فولادی و بتنی رو بر اساس آییننامههای مختلف (مثل AISC، ACI، مبحث ۹ و ۱۰ ایران) داره. از منوی Design و سپس انتخاب نوع سازه (Concrete Frame Design یا Steel Frame Design)، میتونی مراحل طراحی رو شروع کنی.
۶.۳. بهینهسازی طراحی
یکی از ویژگیهای عالی SAP2000، قابلیت بهینهسازی مقاطع برای فولاده. یعنی میتونی به نرمافزار بگی که از بین یه لیست از مقاطع (Auto Select List) بهترین و اقتصادیترین مقطع رو که جوابگوی نیروها باشه، انتخاب کنه. این کار بهت کمک میکنه هم در مصرف مصالح صرفهجویی کنی و هم طراحی ایمن و کارآمدی داشته باشی.
۷. مباحث پیشرفته در SAP2000
وقتی به مفاهیم پایه مسلط شدی، میتونی به سراغ مباحث پیشرفتهتر بری که بهت امکان تحلیلهای دقیقتر و پیچیدهتر رو میده.
۷.۱. تحلیل دینامیکی و طیف پاسخ
برای سازههایی که در مناطق لرزهخیز قرار دارن، تحلیل دینامیکی ضروریه. SAP2000 قابلیت تحلیل مودال (Modal Analysis)، تحلیل تاریخچه زمانی (Time History Analysis) و تحلیل طیف پاسخ (Response Spectrum Analysis) رو داره. این تحلیلها رفتار سازه رو در برابر بارهای دینامیکی مثل زلزله با دقت بالایی شبیهسازی میکنن.
۷.۲. تحلیل P-Delta
اثر P-Delta به تغییر شکلهای ثانویه سازه به دلیل بارهای محوری و تغییر مکانهای جانبی اشاره داره. این اثر میتونه سختی سازه رو کاهش بده و در سازههای بلند و لاغر اهمیت بیشتری پیدا میکنه. SAP2000 این قابلیت رو داره که تحلیل P-Delta رو در محاسباتش لحاظ کنه و نتایج دقیقتری بهت بده. حواست باشه، نادیده گرفتن این اثر در برخی موارد ممکنه باعث خطرات جدی در طرحی بشه.
۸. نکات و ترفندهای کاربردی در SAP2000
- نامگذاری دقیق: همیشه برای مصالح، مقاطع، الگوهای بار و ترکیبات بار، از نامهای گویا و مشخص استفاده کن تا در مدلهای بزرگ دچار سردرگمی نشی.
- ذخیره مداوم: عادت کن که مدل رو به طور منظم (هر 10-15 دقیقه) ذخیره کنی. هیچ چیز بدتر از این نیست که ساعتها کار کنی و به دلیل یه خطای سیستمی، همه چیز رو از دست بدی.
- بررسی اولیه مدل: قبل از اجرای تحلیل، همیشه مدل رو به دقت بررسی کن. از دستورات Check Model (از منوی Analyze) استفاده کن تا مطمئن شی گرههای دوبل، خطوط اضافی یا المانهای معلق نداری.
- استفاده از گروهها (Groups): برای سازماندهی بهتر مدل و انتخاب آسانتر عناصر، از گروهها استفاده کن. مثلاً میتونی ستونهای طبقه اول رو در یک گروه قرار بدی.
- مقیاس نمایش: اگه نتایج رو به صورت نمودار یا تغییر شکل میبینی و واضح نیستن، از گزینه Set Display Options برای تنظیم مقیاس نمایش استفاده کن.
- درک نتایج: صرفاً دیدن نتایج کافی نیست، باید بتونی اونها رو تفسیر کنی و با دانش مهندسی خودت مقایسه کنی. اگه نتایج خیلی غیرمنطقی بودن، حتماً مدل رو دوباره چک کن.
۹. عیبیابی سریع: حل مشکلات رایج SAP2000
🛠️ مشکلات رایج و راه حلهای عملی
-
مشکل: تحلیل انجام نمیشود (Analysis Not Run) یا خطاهای Unstable/Zero Stiffness.
این مشکل معمولاً به دلیل عدم وجود تکیهگاه کافی یا وجود المانهای معلق در مدل رخ میدهد. همچنین میتواند ناشی از عدم اتصال صحیح گرهها باشد.
✅ راهحل:
- تکیهگاههای مدل را بررسی کن: مطمئن شو که همه سازه به اندازه کافی مقید شده است.
- از دستور Analyze > Check Model استفاده کن تا گرههای دوبل (Duplicate Joints)، خطوط یا سطوح جدا شده (Floating Elements) را پیدا کنی.
- مقاطع و مصالح را چک کن؛ گاهی اوقات تعریف اشتباه مقطع یا مصالح (مثلاً مدول الاستیسیته صفر) باعث این خطا میشود.
- مرور روی Joint Connectivity.
-
مشکل: نتایج تحلیل غیرمنطقی یا اعداد بسیار بزرگ (مثلاً تغییر شکلهای بیش از حد).
این نشاندهنده خطایی در تعریف بارها، واحدها یا خود مدلسازی است.
✅ راهحل:
- واحدها را بررسی کن: مطمئن شو که در طول مدلسازی و اعمال بارها، واحدهای صحیح را انتخاب کردهای و در حین نمایش نتایج نیز واحدها درست هستند.
- مقادیر بارها: چک کن که مقادیر بارهای اعمال شده (مخصوصاً بارهای متمرکز یا سطحی) منطقی باشند و اشتباهاً چندبرابر نشده باشند.
- مقاطع و مصالح: مطمئن شو که مقاطع به درستی اختصاص داده شدهاند و مشخصات مصالح (مثل مدول الاستیسیته) صحیح هستند.
- جهت بارهای: گاهی اوقات بارها در جهت اشتباهی (مثلاً بالا به جای پایین) اعمال میشوند.
-
مشکل: طراحی اعضا (بتنی یا فولادی) انجام نمیشود یا با خطا مواجه میشود.
این مشکل معمولاً به تنظیمات آییننامه، عدم تعریف مناسب مصالح و مقاطع، یا مشکلات در تحلیل قبلی برمیگردد.
✅ راهحل:
- آییننامه طراحی: از منوی Design > Steel/Concrete Frame Design > View/Revise Preferences، آییننامه طراحی را چک کن که مطابق با نیازت تنظیم شده باشد.
- ترکیبات بار طراحی: مطمئن شو که ترکیبات بار طراحی (Design Combinations) به درستی تعریف شدهاند و برای طراحی استفاده میشوند.
- پوشاور میلگردها (Reinforcement Overrides): برای اعضای بتنی، مطمئن شو که میلگردهای پیشفرض یا حداقل میلگردها به درستی تعریف شدهاند.
- عدم قفل بودن مدل: بعد از تحلیل، مدل باید قفل باشد تا بتوان طراحی را انجام داد.
-
مشکل: کندی بیش از حد نرمافزار یا کرش کردن (Crashing).
مدلهای بزرگ یا پیچیده، مشکلات گرافیکی و کمبود منابع سیستمی از دلایل اصلی این مشکلاند.
✅ راهحل:
- منابع سیستمی: مطمئن شو که رم و پردازنده کافی داری و برنامههای سنگین دیگری در حال اجرا نیستند.
- درایور گرافیک: درایور کارت گرافیک خود را به روزرسانی کن.
- حجم مدل: سعی کن تعداد المانها یا المانهای بسیار ریز (مشبندی زیاد) را کاهش دهی، مگر اینکه واقعاً نیاز باشد.
- ذخیره و باز کردن مجدد: گاهی اوقات بستن و باز کردن مجدد نرمافزار مشکل را حل میکند.
-
مشکل: عدم نمایش صحیح برخی عناصر یا نتایج.
تنظیمات نمایش (Display Options) یا انتخاب نادرست عناصر میتواند عامل این مشکل باشد.
✅ راهحل:
- Set Display Options: از منوی View > Set Display Options یا با کلیک راست در پنجره مدل، مطمئن شو که گزینههای مربوط به نمایش عناصر مورد نظرت (مثل نام مقاطع، بارها، تکیهگاهها) فعال هستند.
- Refres View: گاهی اوقات با فشردن دکمه Refresh یا باز کردن یک پنجره نمایش جدید، مشکل حل میشود.
- Selection: مطمئن شو که عناصر مورد نظر برای نمایش نتایج، انتخاب شدهاند.
با تسلط بر SAP2000، شما نه تنها یک مهندس سازه کارآمدتر خواهید بود، بلکه میتوانید پروژههای خود را با اطمینان و دقت بیشتری به سرانجام برسانید.
امیدوارم این راهنما برای شروع و پیشرفت در SAP2000 مفید واقع شده باشد.
برای کسب اطلاعات بیشتر و مشاوره تخصصی میتوانید همیشه به سایت Research Professor مراجعه کنید.
